Slovník článku: Uhol snímača – pozri uhol detekcie

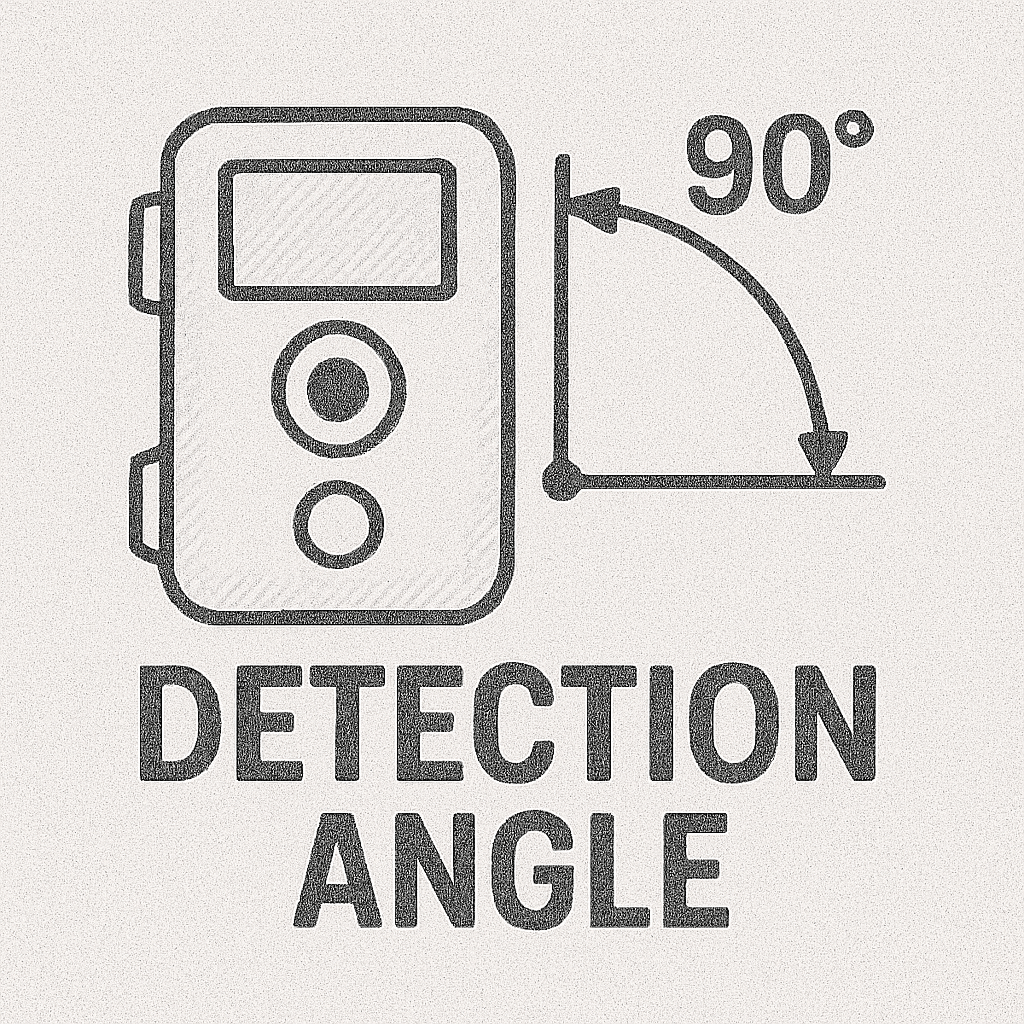

Čo je uhol snímača?

Uhol snímača, tiež známy ako uhol detekcie, sa vzťahuje na uhlové pole pohľadu, v ktorom môže pasívny infračervený (PIR) snímač detekovať pohyb alebo zmeny v infračervenom žiarení. Tento kritický parameter je nevyhnutný v zariadeniach, ako sú kamery na stopách, bezpečnostné systémy a systémy automatizácie osvetlenia.

PIR snímač sa spolieha na Fresnelov objektív a jeho vnútorný dizajn, aby určil uhol detekcie. Tento uhol možno rozdeliť na dve zložky:

• Horizontálny uhol: Zvyčajne sa pohybuje medzi 90° až 180° pre väčšinu aplikácií, vrátane kamier na stopách.
• Vertikálny uhol: Často užší, medzi 40° a 60°, ale môže sa líšiť na základe výšky montáže snímača a účelu.

Pochopenie uhla snímača umožňuje používateľom efektívne optimalizovať oblasť pokrytia snímača, či už pre monitorovanie divokej zveri, zabezpečenie majetku alebo automatizáciu osvetlenia v kanceláriách.

Kľúčové podrobnosti:

Ako sa používa uhol snímača?

1. Definovanie oblasti pokrytia

Uhol snímača určuje priestorovú oblasť, ktorú môže PIR snímač monitorovať. To je dôležité pre:

• Bezpečnostné systémy: Zabezpečuje, že snímač detekuje pohyb v každej kritickej zóne a zároveň sa vyhýba irelevantným oblastiam.
• Monitorovanie divokej zveri: Zameria sa na konkrétne cesty alebo regióny, kde sa očakáva aktivita zvierat.
• Automatizácia osvetlenia: Aktivuje svetlá, keď je pohyb detekovaný v rámci definovanej oblasti pokrytia.

Napríklad:

• Horizontálny uhol detekcie 120° v kombinácii s vertikálnym uhlom 60° je vhodný pre snímače namontované na stene v obývacej izbe.
• 360° horizontálny uhol, typický pre snímače namontované na strope, poskytuje úplné pokrytie miestnosti.

2. Optimalizácia umiestnenia snímača

Efektívne umiestnenie snímačov závisí od pochopenia uhla detekcie:

• Horizontálny uhol: Určuje, ako široko sa rozšíri pokrytie snímača. Umiestnenie v rohu maximalizuje pokrytie v miestnostiach, zatiaľ čo ploché umiestnenie na stene zužuje monitorovanú zónu.
• Vertikálny uhol: Vedie k ideálnej výške inštalácie. Snímač nainštalovaný príliš vysoko môže chýbať pohyb na úrovni zeme, zatiaľ čo snímač nainštalovaný príliš nízko nemusí detekovať objekty na vyšších úrovniach.

3. Prispôsobenie zón detekcie

Niektoré snímače ponúkajú funkcie na prispôsobenie uhlov detekcie:

• Fyzické maskovanie: Lepiace kryty alebo bariéry môžu blokovať časti Fresnelovho objektívu, aby sa vylúčili nežiaduce oblasti.
• Otočné držiaky: Nastaviteľné držiaky umožňujú používateľom nakloniť snímač, čím sa mení jeho vertikálny alebo horizontálny rozsah pokrytia.
• Vymeniteľné Fresnelove objektívy: Výmena objektívov môže zmeniť uhol detekcie, čím sa snímač prispôsobí rôznym scenárom.

Technické podrobnosti uhla snímača

Komponenty ovplyvňujúce uhol snímača:

1. Fresnelov objektív:

• Segmentovaný objektív, ktorý sústredí infračervené žiarenie na PIR snímač.
• Určuje počet zón detekcie a ich uhlové pokrytie.
• Konštrukcie sa líšia, aby sa vytvorili kužeľové, valcové alebo vejárovité vzory pokrytia.

2. PIR snímač:

• Detekuje zmeny v infračervenom žiarení v rámci svojho pohľadu.
• Pracuje v tandeme s Fresnelovým objektívom, aby pohyb premenil na elektrické signály.

3. Výška a umiestnenie montáže:

• Výška inštalácie priamo ovplyvňuje vertikálny uhol detekcie. Snímač namontovaný na stene vo výške 7 stôp má sklonený uhol, aby zachytil pohyb v blízkosti zeme.

4. Environmentálne faktory:

• Presnosť detekcie závisí od teplotných rozdielov medzi objektom a pozadím.
• Fyzické prekážky v rámci uhla detekcie, ako sú steny alebo nábytok, môžu vytvárať slepé miesta.

Aplikácie a použitia

Príklad 1: Monitorovanie divokej zveri

Kamera na stopách vybavená 90° horizontálnym uhlom a 50° vertikálnym uhlom je ideálna pre monitorovanie divokej zveri na stopách. Táto konfigurácia minimalizuje falošné spúšťanie z irelevantných pohybov, ako je kývanie vetiev.

Príklad 2: Domáce zabezpečenie

PIR snímač s 120° horizontálnym uhlom a 40° vertikálnym uhlom je namontovaný v chodbe. Táto konfigurácia zabezpečuje efektívnu detekciu pohybu cez chodbu a zároveň ignoruje pohyb na susedných podlažiach alebo miestnostiach.

Príklad 3: Osvetlenie kancelárie

PIR snímač namontovaný na strope s 360° horizontálnym uhlom poskytuje úplné pokrytie v otvorenej kancelárii. Toto umiestnenie zabezpečuje konzistentné aktivovanie osvetlenia bez vynechania akéhokoľvek rohu miestnosti.

Príklad 4: Dohľad nad parkoviskami

PIR snímač s 180° horizontálnym uhlom a 60° vertikálnym uhlom monitoruje parkovisko. Táto konfigurácia zabezpečuje široké pokrytie oblasti a zároveň minimalizuje falošné poplachy z objektov mimo parkoviska.

Nastavenie uhla snímača

Techniky pre nastavenie horizontálneho a vertikálneho uhla:

1. Fyzické maskovanie:

• Použite lepiace pásky alebo vlastné kryty na blokovanie častí Fresnelovho objektívu a obmedzenie uhla detekcie.
• Príklad: Zablokujte hornú časť objektívu, aby ste zabránili detekcii vyšších objektov.

2. Otočné držiaky:

• Steny alebo stropné držiaky s nastaviteľnými konzolami umožňujú používateľom nakloniť snímač.
• Príklad: Nakloňte snímač smerom nadol, aby ste sa zamerali na pohyb na úrovni zeme.

3. Výmena Fresnelovho objektívu:

• Niektoré snímače umožňujú výmenu Fresnelových objektívov na zmenu uhla detekcie.
• Príklad: Nainštalujte úzkoúhlový objektív, aby ste sa zamerali na konkrétnu zónu, ako je dvere alebo cesta.

Osvedčené postupy pre použitie PIR snímačov na základe uhla snímača

1. Vyberte správny snímač:

• Veľké otvorené priestory: Použite snímače namontované na strope s 360° horizontálnymi uhlami.
• Koridory: Zvoľte úzkoúhlové snímače, aby ste predišli detekcii pohybu v susedných priestoroch.

2. Vyhnite sa slepým miestam:

• Nastavte výšku a uhol snímača, aby ste zabezpečili úplné pokrytie bez medzier.
• Preklopte snímače v nepravidelne tvarovaných alebo veľkých priestoroch pre komplexné monitorovanie.

3. Minimalizujte falošné poplachy:

• Zakryte časti objektívu náchylné na interferencie, ako sú oblasti s častým irelevantným pohybom.
• Vyhnite sa inštalácii snímačov v blízkosti zdrojov tepla alebo priameho slnečného svetla.

4. Pravidelná údržba:

• Pravidelne testujte pokrytie snímača, aby ste zabezpečili, že zodpovedá požadovaným zónam detekcie.
• Prekalibrujte alebo nastavte umiestnenie podľa potreby po environmentálnych zmenách.

Záver

Uhol snímača alebo uhol detekcie je základným aspektom funkčnosti PIR snímača. Správne pochopenie a nastavenie týchto uhlov zabezpečuje optimálny výkon, či už pre monitorovanie divokej zveri, domáce zabezpečenie alebo automatizáciu osvetlenia. Výberom správneho uhla detekcie a prispôsobením oblasti pokrytia môžu používatelia minimalizovať falošné spúšťanie a dosiahnuť spoľahlivú a účinnú prevádzku svojich PIR snímačov.
