Infračervený senzor: Komplexný glosár záznamu

Čo je infračervený senzor?

Infračervený (IR) senzor, často označovaný ako pasívny infračervený senzor (PIR senzor), je elektronické zariadenie, ktoré detekuje infračervené žiarenie (teplo) emitované alebo odrazené objektmi v jeho detekčnom rozsahu. Na rozdiel od aktívnych senzorov, PIR senzory nevyžarujú žiadnu energiu pre detekciu; namiesto toho pasívne sníma zmeny v infračervenom žiarení v prostredí. Tieto atribúty robia IR senzory energeticky účinnými a ideálne vhodné pre batériové alebo solárne napájané zariadenia, ako sú stopovacie kamery.

PIR senzory sú neoddeliteľnou súčasťou rôznych aplikácií, vrátane bezpečnostných systémov, pohybovo aktivovaného osvetlenia a stopovacích kamier pre voľne žijúcich živočíchov. Schopnosť detekovať pohyb a teplotné variácie bez fyzického kontaktu ich robí nepostrádateľnými v scenároch vyžadujúcich neinvazívne monitorovanie.

Ako fungujú infračervené senzory

Infračervené senzory fungujú na základe svojej schopnosti detekovať zmeny v infračervenom žiarení spôsobených teplotnými výkyvmi alebo pohybom. Nižšie je podrobné vysvetlenie ich prevádzkových princípov:

1. Základy infračerveného žiarenia

• Každý objekt s teplotou nad absolútnou nulou vyžaruje elektromagnetické žiarenie v infračervenom spektre.
• Ľudia a zvieratá vyžarujú charakteristické úrovne infračerveného žiarenia v dôsledku tepla svojho tela, ktoré je detekovateľné IR senzormi.

2. Pyroelektrický prvok

• Jadro IR senzora tvorí pyroelektrický snímač, materiál citlivý na infračervené žiarenie.
• Prvok detekuje diferenciálne zmeny v infračervenom žiarení a konvertuje ich na elektrické signály.

3. Detekcia diferenciálneho signálu

• Pre detekciu pohybu senzor využíva dva alebo viac pyroelektrických prvkov usporiadaných v pároch.
• Keď sa objekt pohybuje cez detekčné zóny senzora, spôsobí zmenu v infračervenom žiarení detekovanom prvkami.
• Tieto variácie vytvárajú elektrický signálový vzor, ktorý spúšťa pripojené zariadenie (napr. stopovaciu kameru alebo svetlo).

4. Fresnelova šošovka a lúčové zóny

• Fresnelova šošovka sa často používa na zaostrenie a smerovanie infračerveného žiarenia na pyroelektrický senzor.
• Šošovka rozdeľuje zorné pole senzora do viacerých zón, čím zvyšuje presnosť detekcie.
• Keď sa teplý objekt pohybuje medzi týmito zónami, senzor registruje zmeny v žiarení, čo umožňuje presnú detekciu pohybu.

Kľúčové komponenty infračerveného senzora

1. Pyroelektrický snímač

• Konvertuje infračervené žiarenie na elektrické signály.
• Citlivý na zmeny teploty a pohybu.

2. Fresnelova šošovka

• Zaostruje infračervené žiarenie na senzor.
• Rozširuje detekčný rozsah a vytvára viac detekčných zón.

3. Ochranné puzdro

• Chráni senzor pred prachom, vodou a fyzickým poškodením.
• Bežne navrhnuté na odolnosť v vonkajších prostrediach.

4. Elektronické obvody

• Zosilňuje a spracováva signál zo senzora.
• Integruje sa s inými systémami, ako sú kamery alebo alarmy.

Aplikácie infračervených senzorov

Infračervené senzory sú všestranné a široko používané v rôznych odvetviach. Nižšie sú uvedené niektoré kľúčové aplikácie:

1. Detekcia pohybu

• Bezpečnostné systémy: Detekujú vniknutie a spúšťajú alarmy.
• Automatické osvetlenie: Aktivujú svetlá pri detekcii pohybu, čím šetria energiu.

2. Monitorovanie voľne žijúcich živočíchov a stopovacie kamery

• PIR senzory v stopovacích kamerách detekujú pohyb zvierat, aktivujú kameru na zachytenie obrázkov alebo videí.
• Funkcie ako nastaviteľná citlivosť a intervaly spúšťania minimalizujú falošné spustenia a optimalizujú výkon.

Príklad použitia

• Stopovacia kamera vybavená PIR senzorom je umiestnená pozdĺž cesty pre voľne žijúcich živočíchov.
• Keď zviera vstúpi do detekčnej zóny, senzor aktivuje kameru na zachytenie fotografie alebo videa.
• Citlivosť môže byť nastavená na ignorovanie malých zvierat alebo environmentálnych faktorov, ako je vietor.

3. Energetický manažment

• PIR senzory v inteligentných domoch optimalizujú využitie energie aktiváciou systémov len v prípade potreby.

4. Priemyselné monitorovanie

• Používa sa na monitorovanie strojov, detekciu porúch alebo prehriatia.

5. Meranie teploty

• Nekontaktové teplomery a tepelné zobrazovacie zariadenia používajú PIR senzory na meranie teploty.

Technické špecifikácie

Výhody infračervených senzorov

• Energetická účinnosť: Ideálne pre zariadenia s nízkou spotrebou energie, ako sú stopovacie kamery.
• Nákladovo efektívne: Cenovo dostupné a široko dostupné.
• Neinvazívne: Detekuje pohyb a teplo bez fyzického kontaktu.
• Spoľahlivé: Funguje efektívne v rôznych svetelných podmienkach.
• Všestranné: Vhodné pre použitie v interiéri a exteriéri.

Obmedzenia infračervených senzorov

• Falošné poplachy: Spúšťané environmentálnymi faktormi, ako je slnečné svetlo alebo vietor.
• Citlivosť na prostredie: Výkon môže byť znížený v horúcich, vlhkých podmienkach.
• Obmedzené rozlišovanie: Problémy s rozlišovaním medzi objektmi s podobnými teplotami.

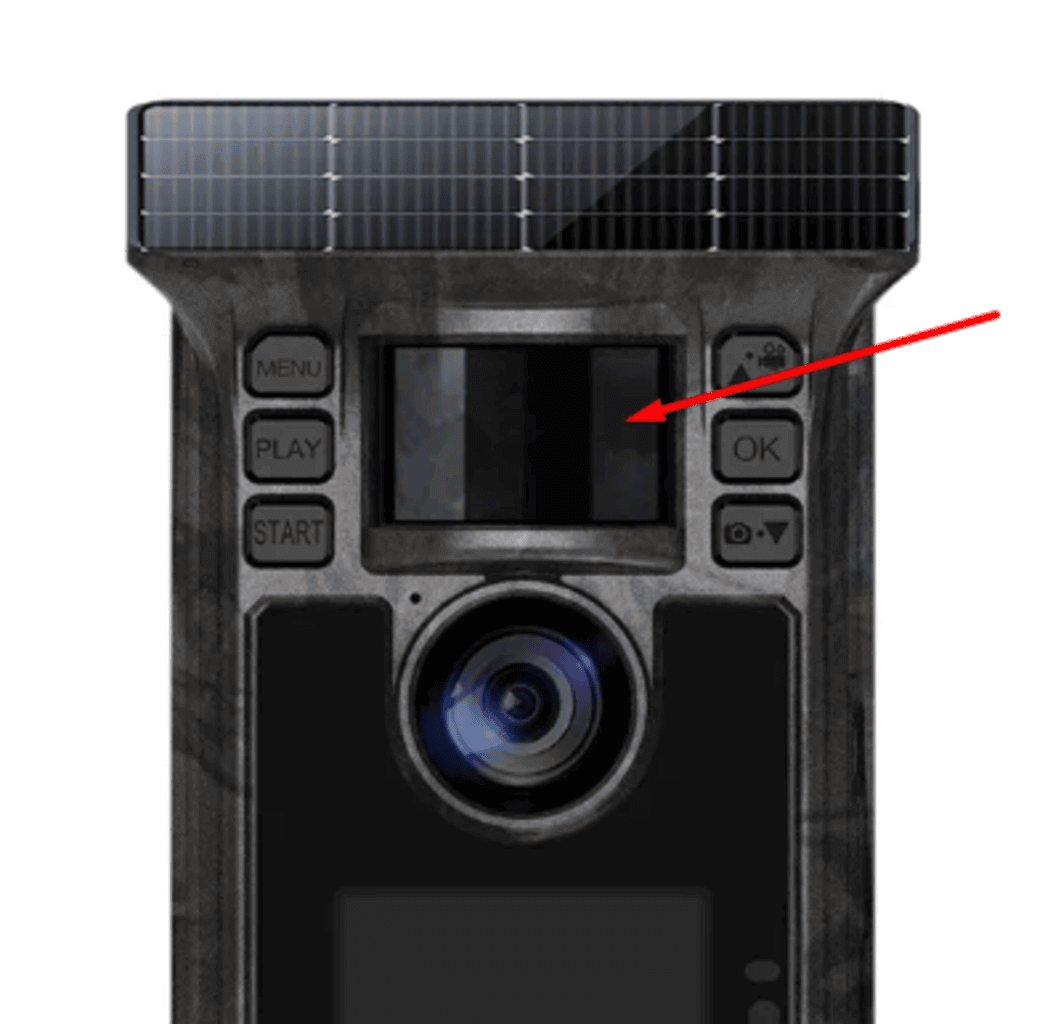

Infračervené senzory v stopovacích kamerách

1. Nastaviteľné nastavenia

• Úrovne citlivosti: Prispôsobte detekciu špecifickým prostrediam.
• Interval spúšťania: Prispôsobte čas medzi po sebe nasledujúcimi aktiváciami pre úsporu batérie a úložného priestoru.

2. Tipy pre umiestnenie

• Montáž kamier 2–3 metre nad zemou pre optimálne pokrytie.
• Vyhnite sa priamemu slnečnému svetlu, aby ste znížili falošné poplachy.
• Nasmerujte senzory smerom k cestám alebo kŕmnym miestam pre lepšiu detekciu voľne žijúcich živočíchov.

3. Konštrukcia Fresnelovej šošovky

• Určuje uhol a rozsah detekcie.
• Pokročilé návrhy zabezpečujú presné pokrytie zón pre presnú detekciu pohybu.

Záver

Infračervené senzory sú nepostrádateľné nástroje v modernej technológii, najmä pre detekciu pohybu a meranie teploty. Ich integrácia do stopovacích kamier, bezpečnostných systémov a zariadení pre energetický manažment poukazuje na ich všestrannosť a účinnosť. Pochopením ich komponentov, fungovania a aplikácií môžu používatelia optimalizovať ich výkon pre špecifické potreby, či už ide o fotografovanie voľne žijúcich živočíchov alebo domáce zabezpečenie.

Pre outdoorových nadšencov a profesionálov, zvládnutie použitia infračervených senzorov v stopovacích kamerách zabezpečuje efektívne monitorovanie a vynikajúce výsledky.
